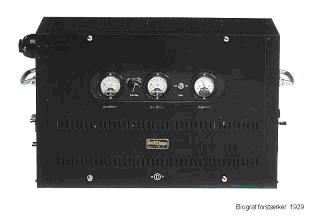

 B&O's professionelle afdeling Bofa startede i 1928 med at lave lydanlæg til biografer, her ses en af de første Bofa-forstærkere fra 1929 | Læs mere her: BOFA Kinoteknik fra Bang & Olufsen A/S, Struer Bofa Kinomaskiner Statens Filmcensur |
 V15Det nye BOFA forstærkersystem er opbygget af standardenheder, således at enhver tænkelig forstærkerkombination kan fremstilles. Som grundelement er anvendt et standart 19” panel. De enkelte forstærkerelementer kan enten indsættes direkte i dette panel eller i kassetteskuffer, således at flere mindre forstærkerelementer (kassetter) kan indbygges samlet i større enheder. | |

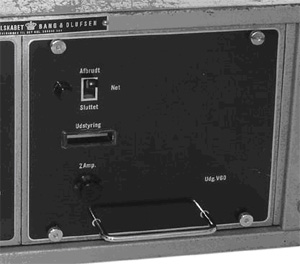

 V40 / V80Det fornægter sig ikke at det er B&O der stod bag det system, Bofa’s racksystem virker mere gennemtænkt, end f.eks. Tyske Klangfilm, Svenske AGA eller Italienske Cinemeccanica. Der var fire forskellige forstærker modeller til rack-systemet: V15 på 15W med to EL84 rør, konstruktion var baseret på Engelske Mullard, V15 sad i en rack-skuffe med plads til 4 stk., en V40 på 40W med to EL34 rør og en V80 på 80W som var med fire stk. EL34 rør i udgangen. Den sidste rørforstærker Bofa byggede var V60 med to KT88 rør som kunne levere 60W, det smarte ved denne forstærker var den havde et automatisk system, til at justere udgangsrørene så de altid kørte optimalt. Mange V60’er endte op med at køre med EL34, om det var fordi det var for dyrt med KT88 eller det blev for varmt med disse rør, har jeg ikke kunne finde svar på. | |
 V60V60 forstærker var bla. at finde i 3 Falke Bio i et rack med 6 stk., Europa Bio også med 6 stk. og i Kinopalæet var der 8 stk. i racket. | |

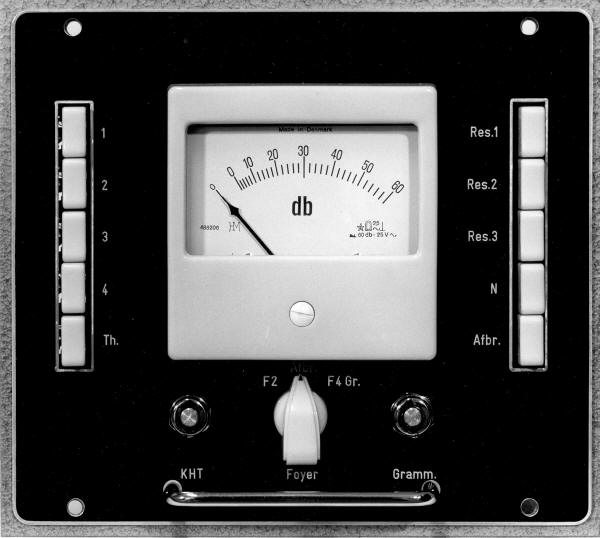

 Målefelt til kontrol af lydstyrken på de forskellige lydspor, til at afbryde lyden i salen, med denne enhed kunne man også sætte højttalerne i foyeren til at gengive lyden fra filmen. I racket sad der også forskellige moduler, disse moduler var alle med rør, men blev i starten af tresserne erstattet af transistorer. | |

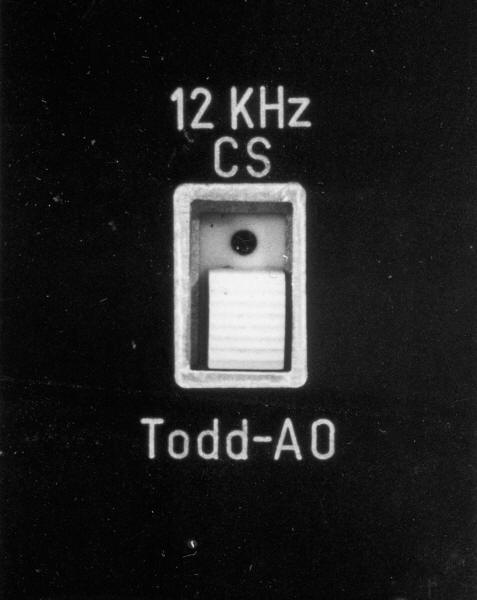

 Modul til omskiftning imellem 35mm og 70mmPå den magnetstrimmel der gengav lyden fra bagkanalerne var der indspillet en 12 Khz pilottone, der blev brugt til styre et relæ som afbrød for lyden til baghøjttalerne, det var nødvendigt de steder i filmen hvor der ikke blev brugt effektlyd i bagkanalerne. Ellers ville det pga. slidtage på magnetsporet, støje i baghøjttalerne. | |
 Disse her er med 5 stk. V15: Tre til front, en til bag højttaler og en til musik i foyer og som reserve. | |

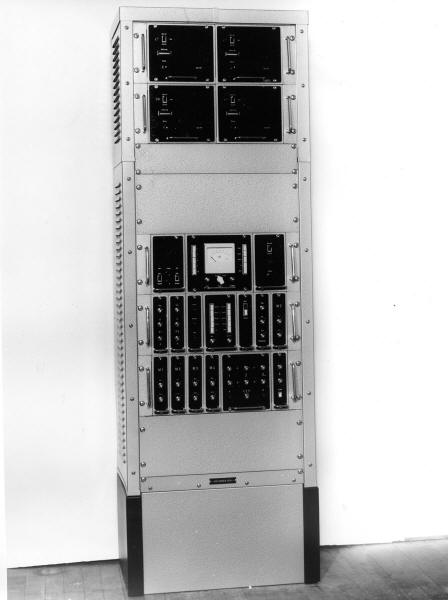

 4 stk. V60 | |
 Bofa V40, Fra B&O Nyt:KV40 var en forstærker på 40W med indbygget forforstærker til fotocelle, radio og grammofon, den blev lanceret sidst i fyrrende og der sad typisk to styks i operatørrummet. Biograf lyden var dengang i mono, så den ene forstærker var der som reserve. KV40 havde også en storebror på 80W, som gik under navnet KV80.
| |
 Forforstærker modul til 4 sporet magnet lyd.I 1957 lancerede BOFA deres ultimative biografanlæg. ”Det nye BOFA forstærkersystem er opbygget af standardenheder, således at enhver tænkelig forstærkerkombination kan fremstilles. Som grundelement er anvendt et standart 19”panel. De enkelte forstærkerelementer kan enten indsættes direkte i dette panel eller i kassetteskuffer, således at flere mindre forstærkerelementer (kassetter) kan indbygges samlet i større enheder.” Det fornægter sig ikke at det er B&O der stod bag det system, BOFA’s racksystem virker mere gennemtænkt, end f.eks. Tyske Klangfilm, Svenske AGA eller Italienske Cinemeccanica. | |
 Forforstærker modul til optisk lyd.Der var fire forskellige forstærker modeller til rack-systemet: V15 på 15W med to EL84 rør, konstruktion var baseret på Engelske Mullard, V15 sad i en rack-skuffe med plads til 4 stk., en V40 på 40W med to EL34 rør og en V80 på 80W som var med fire stk. EL34 rør i udgangen. Den sidste rørforstærker BOFA byggede var V60 med to KT88 rør som kunne levere 60W, det smarte ved denne forstærker var den havde et automatisk system, til at justere udgangsrørene så de altid kørte optimalt. Mange V60’er endte op med at køre med EL34 rør, om det var fordi det var for dyrt med KT88 rør eller det blev for varmt med disse rør, ligger hen i det uvisse. | |

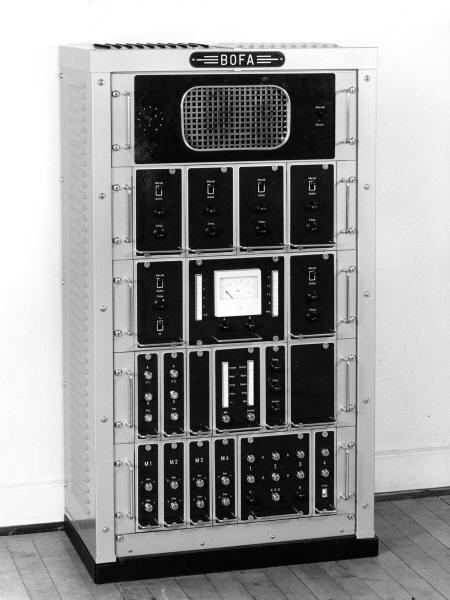

 Modul til tone regulering.I racket sad der også forskellige moduler, disse moduler var med rør, men blev i starten af tresserne erstattet af transistorer. Målefelt til kontrol af lydstyrken på de forskellige lydspor, til at afbryde lyden i salen, med denne enhed kunne man også sætte højttalerne i foyeren til at gengive lyden fra filmen. ”Kassetteskuffe” med forforstærker moduler, 1.2.3. er til de tre front kanaler (venstre, midt og højre) 4. er til effekt-kanalen: På den magnetstrimmel der gengav lyden fra bagkanalerne var der indspillet en 12 Khz pilottone, der blev brugt til styre et relæ som afbrød for lyden til baghøjttalerne, når der ikke blev brugt effektlyd i bagkanalerne, dette var nødvendigt pga. slidtage på magnetsporet, ellers ville det støje i højttalerne. M1 – M4 er moduler til at regulere bas og diskant på de enkelte kanaler. Omskifter til de forskellige indgange, på en af knapperne står der Gong den bruges til at ”ringe” publikum ind i salen. Her er eksempler på nogle af de forskellige typer anlæg BOFA lavede: | |
 Bofa anlæg til optisk lyd (mono) med to V15, beregnet til mindre biografer.Anlæg til optisk lyd (mono) med to V15, beregnet til mindre biografer. Komplet anlæg til rejse biografen: forforstærker, regulering og en enkelt V15. Anlæg til større biografer (+400 pladser), med to V40 men stadigvæk mono: To anlæg til optisk lyd og 4-sporet magnet lyd, med 5 stk. V15: Tre til front, en til bag højttalerne og en som reserve. Bofa’s største anlæg til optisk lyd, 4-sporet magnet lyd og ikke mindst Todd-AO 6-sporet magnet lyd: 7 stk. V80 og 3 stk. V15 leverede lyden fra disse kæmpe anlæg, Publikum i bla. Imperial Bio og Vanløse Bio har i gamle dage lagt øre til anlæg af den type. Sidst i 1950’erne blev V80 erstattet af V60 udgangs-forstærkeren. I 3 Falke Bio, Europa bio, Folketeatret, Kinopalæet og mange andre store biografer var det disse anlæg der leverede lyden. | |

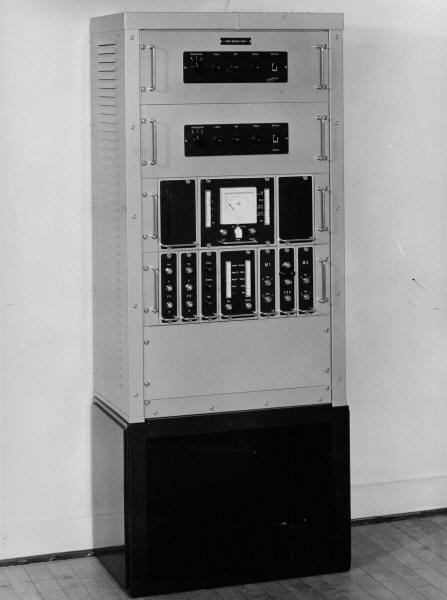

 Anlæg til større biografer (+400 pladser), med to V40 men stadigvæk mono: | |

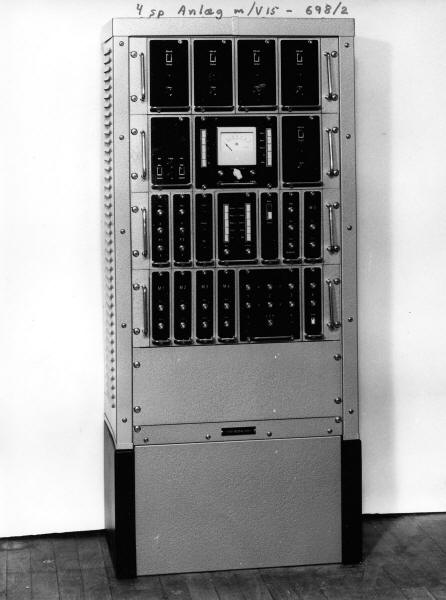

 BOFA forstærkersystem til 4-spors magnetlyd fra midt i 1950erne med 5 stk. V15 forstærkere. Tre til front (venstre, center & højre kanal), en til bag højttaler og en til musik i foyer og som reserve. | |

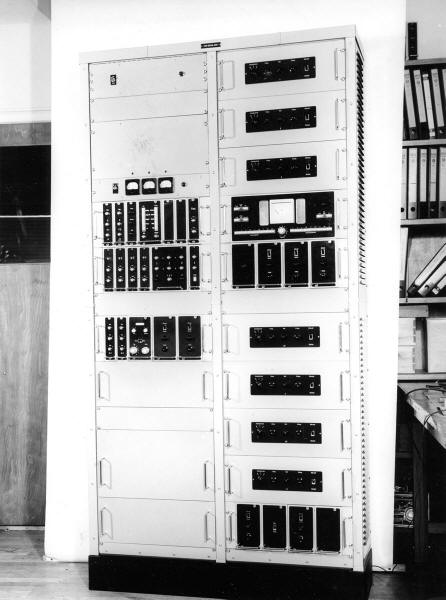

 Bofa’s største anlæg til optisk lyd, 4-sporet magnet lyd og ikke mindst Todd-AO 6-sporet magnet lyd. 7 stk. V80 og 5 stk. V15 leverede lyden fra disse kæmpe anlæg, Publikum i bla. Imperial Bio og Europa Bio har lagt øre til anlæg af den type. | |
