| Skrevet af: Mikael Christensen. En del information stammer fra Erik Rørbæk Madsen’s bog ”At skabe er at Leve”. Short/hvid billederne fra Kinotekniker Jens Graversen's samling, der er afleveret til Biografmuseet af hans barnebarn Christian. Farvebilleder: Thomas Hauerslev, 2020 | Dato: 22.11.2010 |
 Peter Bang og Svend Olufsen stiftede den 17. november 1925 Bang &
Olufsen A/S, det blev som bekendt starten på et af de store Danske industri
eventyr.
Peter Bang oplevede de første tale- og tonefilm i USA i 1925. Den første
danske tonefilmsdemonstration efter Petersen og Poulsens system blev
foretaget i 1927.
Da tonefilmen kom i 1928, var B&O allerede rustet til at gøre en indsats.
Det var gennem radioen og radioteknikken, at musikreproduktionen, som
tidligere helt havde været en mekanisk foreteelse enten ved mekaniske
spillemaskiner eller den mekaniske grammofon, nu blev til et spørgsmål om
elektronik.
B&O havde særlig i forstærkerteknisk retning skabt store resultater med
push-pull udgangsforstærkere og højttalere med en hidtil næsten ukendt
effektivitet. Man havde derfor de bedste forudsætninger for at spille en
rolle indenfor tonefilmen.• Gå til galleriet Bofa Kinoteknik fra Bang & Olufsen A/S, Struer • Gå til PDF BOFA Kinoteknik fra Bang & Olufsen A/S, Struer • Gå til galleriet hauerslev.com: B&O på Struer Museum og B&O's Innovation Lab, juli 2020 Allerede i 1931 havde B&O afsat 35 komplette tonefilmsanlæg. Det blev den tid besluttet at stifte et selvstændigt mindre selskab som fik navnet A/S BOFA. BOFA skulle så overtage salget af tonefilmsanlæggene, men i øvrigt arbejde i nær kontakt med B&O. Den første tid var det udelukkende forstærkeranlæg og højttalere, som blev tilbudt, men det blev snart nødvendigt også at kunne levere andre dele til tonefilmsanlæg, så hos BOFA optog man forhandling om levering af lærreder, tæppetræk, belysningsanlæg men først og fremmest forhandling af kinomaskiner. Før krigen repræsenterede BOFA det Engelske firma D. B. Kalee, men under krigen blev BOFA af nød tvunget til selv at fremstille kinomaskiner. Handle med Tyskerne brød man sig ikke om, men BOFA købte enkelte kinomaskiner af mærket Bauer. Efter krigen fortsatte BOFA med fremstillingen af egne maskiner, der blev fremstillet ca. 100 kinomaskiner i alt. Midt i 30’erne var BOFA i et voldsomt opsving. Det gjaldt over hele landet, og ikke mindst i København med de store strøgbiografer. BOFA påtog sig ikke alene at levere biografanlæg, men også at hjælpe til med projektering af biografteatre, den akustiske og til en vis grad den arkitektoniske udformning. På fabrikken blev forstærkerne og de store biografhøjttalere i begyndelsen fremstillet enkeltvis, efterhånden som ordrerne indløb. Som regel var der nogle måneders leveringstid. Først senere blev disse dele fremstillet i små serier. Efterhånden som biograferne var udstyret med tonefilmsanlæg, indskrænkede leveringen sig til udskiftning af ældre anlæg. |
Læs mere her: Galleri Bofa Kinoteknik fra Bang & Olufsen A/S, Struer Galleri DP70 Annoncer Galleri Annoncer om Biografdrift & Filmdistribution Bofa Kinomaskiner Fra Bofa’s egen brochure Statens Filmcensur |
 Da fjernsynet holdt sit indtog i årene 1950-60 fik biografen en alvorlig
konkurrent. Filmindustrien tog konkurrencen op ved at opfinde det ene nye
filmsystem efter det andet:
CinemaScope,
VistaVision,
Todd-AO o.s.v.
Mange af de nye systemer bragte også nye lydsystemer frem, først stereofoni gennem
2 lydkanaler, derefter lyd i flere kanaler (6 spors stereo), med højttaler
rundt omkring tilskuerne i salen.
Filmindustrien var faktisk med til at gøre
forarbejdet til de senere stereo- og quadrofonigrammofonplader.

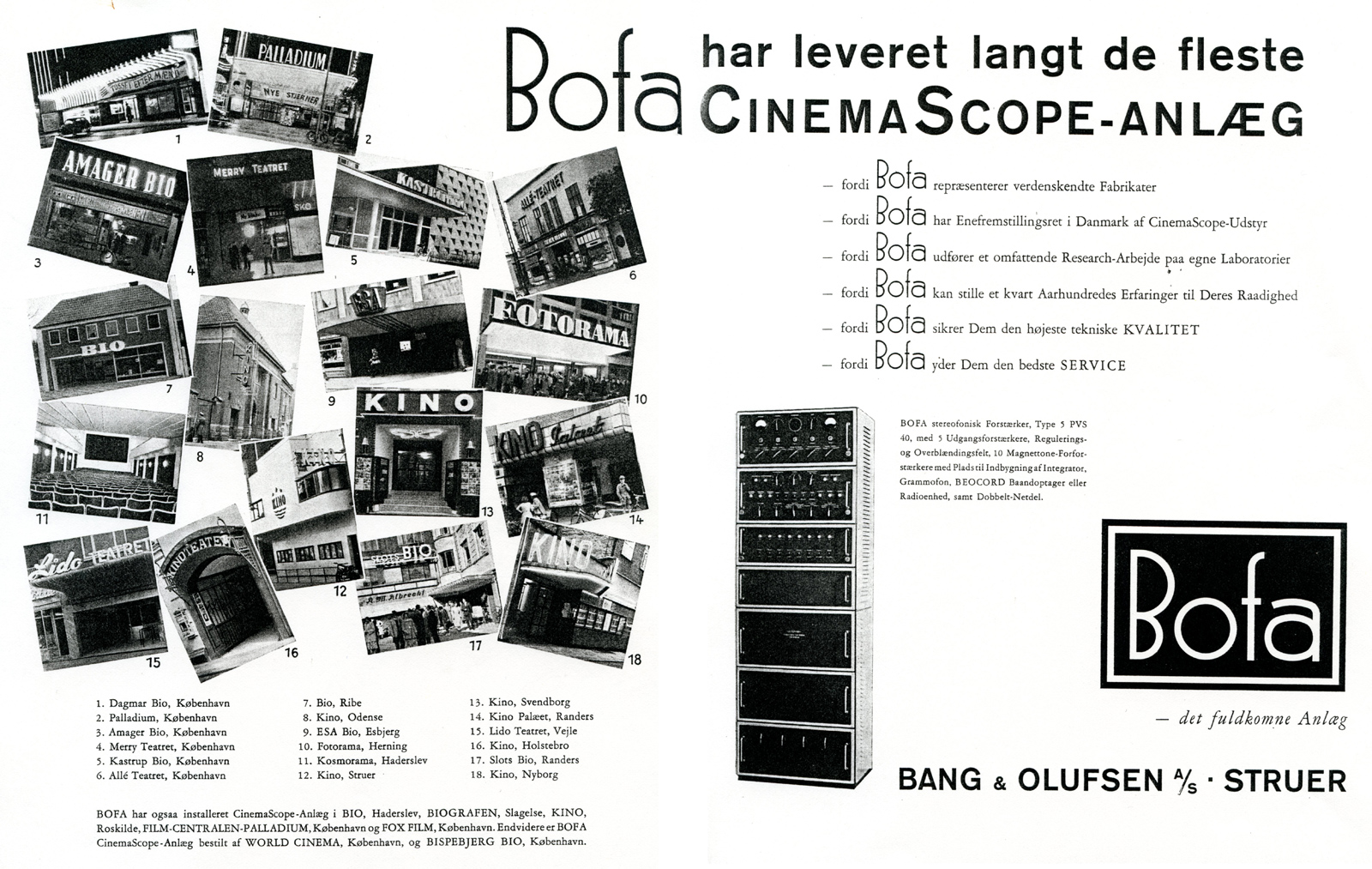

Hos BOFA fik de meget travlt. På en enkelt måned i marts 1954, installerede
BOFA nye anlæg i 15 biografer, heriblandt i flere store Københavnske
biografer. Men biograferne ikke glade for at betalte kontant, og da det var
dyrt materiel, krævede det for B&O store kapitalinvesteringer. Der skulle på
samme tid ofres store penge på fjernsynets udvikling, hvor salget endnu ikke
rigtig var begyndt.
Da fjernsynet for alvor kom i gang, og
fabrikkens serieproduktion efterhånden lagde beslag på alle kræfter, blev
BOFA på fabrikken ”en hund i et spil kegler”. Produktionen af biografudstyr
var for det meste en enkelt styk produktion. BOFA lagde beslag på mange
teknikere og på mange afdelinger i fabrikken. |
|
Om Målefelter, Effektforstærkere, Indgangsvælgere, Relæmoduler, Magnetlyd og Perspecta fra BOFA | |
 KV40 var en forstærker på 40W med indbygget
forforstærker til fotocelle, radio og grammofon, den blev lanceret sidst i
fyrrende og der sad typisk to styks i operatørrummet. Biograf lyden var
dengang i mono, så den ene forstærker var der som reserve. KV40 havde også
en storebror på 80W, som gik under navnet KV80.I 1957 lancerede BOFA deres ultimative biografanlæg.
Det fornægter sig ikke at det er B&O der stod bag det system. BOFA’s
racksystem virker mere gennemtænkt, end f.eks. Tyske Klangfilm, Svenske AGA
eller Italienske Cinemeccanica.
Der var fire forskellige forstærker modeller til rack-systemet: V15 på 15W
med to EL84 rør, konstruktion var baseret på Engelske Mullard, V15 sad i en
rack-skuffe med plads til 4 stk., en V40 på 40W med to EL34 rør og en V80 på
80W som var med fire stk. EL34 rør i udgangen. Den sidste rørforstærker BOFA
byggede var V60 med to KT88 rør som kunne levere 60W. Det smarte ved denne
forstærker var, at den havde et automatisk system, til at justere udgangsrørene
så de altid kørte optimalt. Mange V60’er endte med at køre med EL34 rør. Om det var fordi det var for dyrt med KT88 rør eller det blev for varmt med
disse rør, ligger hen i det uvisse. |
|

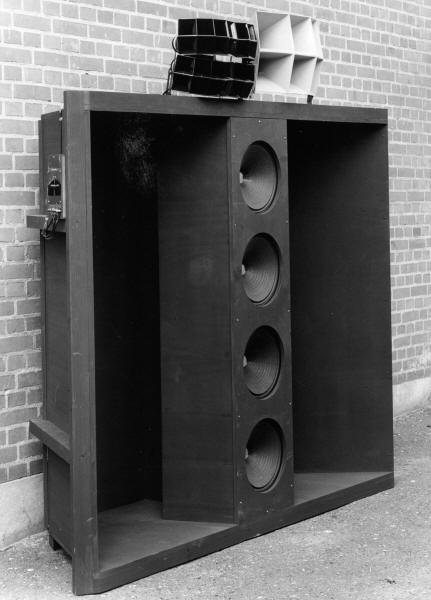

 Biograf højtaler til store biografer, bestykket med et 6 celle
mellemtonehorn og 4 stk. 8 celle diskanthorn, Haderslev Bio havde to af
den slags højtaler.Her er eksempler på nogle af de forskellige typer anlæg BOFA lavede: • Anlæg til optisk lyd (mono) med to V15, beregnet til mindre biografer. • Komplet anlæg til rejse biografen: forforstærker, regulering og en enkelt V15. • Anlæg til større biografer (+400 pladser), med to V40 men stadigvæk mono: • To anlæg til optisk lyd og 4-sporet magnet lyd, med 5 stk. V15: Tre til front, en til bag højttalerne og en som reserve. • Bofa’s største anlæg til optisk lyd, 4-sporet magnet lyd og ikke mindst Todd-AO 6-sporet magnet lyd: 7 stk. V80 og 3 stk. V15 leverede lyden fra disse kæmpe anlæg, Publikum i bla. Imperial Bio og Vanløse Bio har i gamle dage lagt øre til anlæg af den type. • Sidst i 1950’erne blev V80 erstattet af V60 udgangs-forstærkeren. I 3 Falke Bio, Europa bio, Folketeatret, Kinopalæet og mange andre store biografer var det disse anlæg der leverede lyden. Bang & Olufsen leverede i mange år biografudstyr under navnet Bofa. Her er en samling af de forskellige forstærkere de leverede. BOFA fremstillede rigtigt mange forskellige anlæg og moduler til deres forstærkeranlæg til bl.a. biografer overalt i Danmark. • Der var målefelter, til at kontrollere lydstyrke for de forskellige kanaler og til at kontrollere udgangsrørene på forstærkerne (V40/V80/V120). • Indgangsvælgere til at vælge hvilken lydkilde der skal afspilles. • Moduler til bagkanal (effektkanalen). For at undgå støj/sus i baghøjtalerne på de steder i filmen hvor der ikke var lydeffekter i bagkanalen, lå der på lydsporet en 12Khz pilottone, som afbrød lyden til den forstærker, der trak baghøjtalerne. Anlægget havde en omskifter imellem CinemaScope og Todd-AO. De to lydsystemer fungerede på hver sin måde. 70mm Todd-AO havde bagkanalen "åben" hele tiden. • Der var relæmoduler, og forforstærker-moduler med rør (fra ca. 1960 blev de lavet med transistorer) til bla. toneregulering, og et modul til “Perspecta stereo sound”. BOFA fremstillede anlæg til optisk lyd og 4 spors magnet lyd, bestykket med 4 stk. V60 udgangsforstærker eller V15 afhængigt af behov. Det største anlæg B&O leverede var 6 kanals Todd-AO anlæg, udstyret med 7 stk. V80 og 3-4 V15 forstærker, radio, grammofon og båndoptager. Man brugte betegnelsen F1/F2 fotocelle (optisk lyd), M1 - M6 for magnet lyd hvor M1 var venstre kanal, M2 - midter kanalen (center), M3 - højre kanal, M4 - bag kanal (Dengang var lyden fra de bagerste højtalere i mono). Ved fremkomsten af 6 kanals lydspor blev der tilføjet to ekstra kanaler bag lærredet, så der var 5 separate kanal i front: venstre - venstre/midt - midt - højre/midt - højre, venstre/midt blev til M5 og højre/midt til M6, således: M1 - M5 - M2 - M6 - M3. I 1957 lancerede Bofa deres ultimative anlæg, et 19" rack-system hvor i forstærkerne sad som indstiks moduler, der kunne udskiftes under filmforestillingen, hvis der var påkrævet. Forstærkerne i disse systemer kunne bestå af V15, V40/80 eller V60 rørforstærker. Disse store anlæg blev installeret af Philips/BOFA i bl.a. 3 Falke Bio, Skandinaviens første Todd-AO Teater, Imperial Bio, Palladium og Europa Bio, Aalborg. Lignende anlæg blev også installeret i Folketeatret, Århus, Villabyernes Bio, Gentofte, Lido, Vejle, Grand Teatret, Odense, Rialto, Frederiksberg, Kinopalæet, Frederiksberg. Forstærkerne var meget driftsikre. I Imperial Bio spillede anlægget f.eks. 35mm film frem til 1979 (70mm frem til 1988). Mono anlæg blev installeret i de mindste biografer, og de lidt større fik anlæg til optisk lyd og 4 spors magnet lyd, bestykket med 4 stk. V15 udgangsforstærker. Ofte var det den klassiske BOFA V40 effektforstærker med EL34 udgangsrør, bygget i stort antal og brugt i utallige anlæg. BOFA leverede til hospitaler, skoler, fabrikker, kasserner, resturanter o.s.v., udstyret med radio, båndafspiller og gramofon. |
|
Et vers fra Bofa-sangen fra 1952 | |
 I Dag vi er paa Ferien,og til Struer Turen gaar, nu skal vi se de Anlæg, som i Daglig drift der du’r. Hos B & O vi lære kan, hvordan man Tonen gi’r, der spilles alt fra hot og til de skønne Melodier. ./. BOFA er et Navn, man holder af, naar først man har det lært. Med det man giver tonen an, og det er ikke svært. Med Maskiner og Forstærkere vi det bedste faaet har: er B & O i Rummet, saa er Tonen klar. ./. | |
Mange Biografer med Bofa Udstyr (liste undervejs) | |
Tilbud på lydanlæg til Herlev Bio | |
 Der er ikke nemt at find oplysninger om Bofa, men et brev med tilbud på lydanlæg til Herlev Bio, havde overlevet flytningen til Philips på Amager:København den 8.2.1958 I henhold til deres aftale fremsender vi hermed tilbud på anlæg til det nye teater i Herlev, bestående af følgende: 1 stk. BOFA forstærkerpanel i stål indeholdende: 2 stk. Udgangsforstærker a 40 watt effektiv udgangseffekt. 2 stk. Forforstærker for fotoceller. 1 stk. Omskifterfelt. 2 stk. Tonelampeensretter. 1 stk. BOFA lydstyrke- og tonekontrol for operatørrum. 1 stk. BOFA lydstyrke- og tonekontrol for salen. 1 stk. BOFA kontrolhøjttaler i kabinet med indbygget styrkekontrol. 1 stk. BOFA kombinationshøjttaler for salen bestående af svære basenheder i resonanskabinet, cellehorn med højttonesystem og delefilter. Pris: 9.125,-kr. (svare til 112.709,- kr. i dag [2010s]) Skulle anlægget være med 4-sporet magnet lyd, så regnskabet således ud: 1 stk. BOFA forstærkercentral indeholdende: 4 stk. Udgangsforstærker a 18 watt udgangseffekt. 4 stk. Magnettoneforforstærker. 2 stk. Fotocelleforforstærker. 1 stk. Ensrettedel for forforstærkere. 1 stk. Relæenhed. 1 stk. 12 KHZ relæ. 1 stk. Omskifterfelt. 2 stk. Tonelampeensretter. 1 stk. BOFA kontrolhøjttaler med omskifter og lydstyrkekontrol. 1 stk. BOFA lydstyrkekontrol for operatørrum. 1 stk. BOFA lydstyrkekontrol for salen. 3 stk. BOFA kombinationshøjttaler for salen bestående af bashøjttalere, mellemtone- og højttonehøjttalere med cellehorn og delefilter. 8 stk. BOFA effekthøjttaler på baffel eller i kabinet. Pris: 19,913,-kr. (svarer til 225.959,-kr. i dag [2010]) | |
Om Mikael Christensen | |

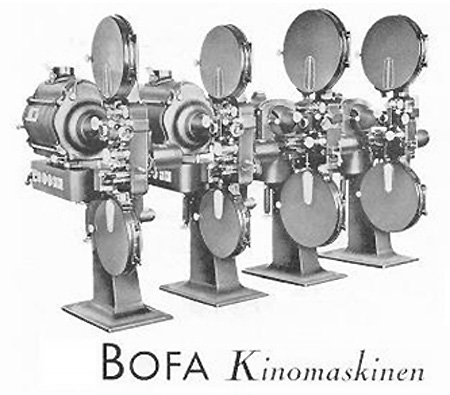

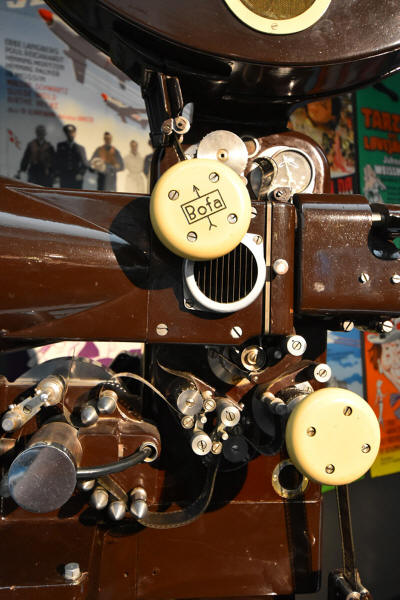

 Bofa
fremstillede 35mm kinomaskiner, og havde agentur på Zeiss Ikon kinomateriel, Philips kinomateriel og Jovo tæppespil. I 1971 var det så slut B&o solgte Bofa til Philips, som så stod for service af de mange Bofa-anlæg i vores biografer, da Bofa var på toppen stod anlæg små som store, i 75% af alle biografer i Danmark.Min interesse for BOFA, startede for en del år siden, da jeg hørt rygter om, at B&O (BOFA) skulle havde bygget nogle vellydende rør-forstærker. Jeg begyndte at lede efter den type forstærker. Tanken om at bruge rørforstærker i ens hjemmebioanlæg var fascinerede, specielt lydmæssig, men også tanken om, at når man ser "South Pacific" på Blu-ray i hjemmebiografen, gengivet af Bofa’s gamle rørforstærker (V60+V80 i front og V15 i bag), så er det de selv samme forstærkere, der for halvtreds år siden i biografens mørke gengav lydsporet til netop "South Pacific". Som nævnt findes der ikke meget information om Bofa, så skulle der være nogen der har kendskab til Bofa udstyr, er de meget velkommen til at skrive Mikael Christensen eller til biografmuseet.dk. Billeder af Bofa anlæg modtages med glæde. |
|
